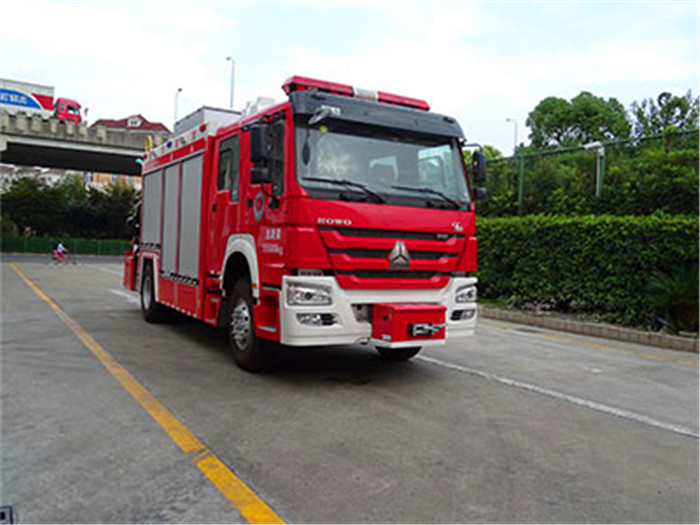

一、底  盤

型  　  號：ZZ5207N4617E1豪沃專用汽車底盤

發動機型號：D10.28-50

功    率：206kW（1900r/min）

燃    油：柴油

尾氣排放：GB17691-2005國Ⅴ,GB3847-2005

**高車速：100km/h

驅動型式：4×2

軸    距：4600mm

外型尺寸：長×寬×高= 9040×2500×3590

扭    矩: 1190 N.m（1200～1500r/min）

駕駛室設備：帶倒車告**蜂鳴器、倒車攝像頭和駕駛室內監視器

電瓶：電瓶位置在經過上裝改裝后便于檢查、保養、維修、更換；安裝電瓶總開關。

二、駕乘室

結     構：平頭雙排座可翻式駕駛室，原裝 4 門，全鋼沖壓件焊接結構，符合**級 安全標準。安裝適應傾翻雙排座駕駛室的雙油缸液壓翻轉機構，可向前翻 轉，裝有防回落安全裝置。

座位設置：2+4 人有 4 個空氣呼吸器固定架。所有座椅均配安全帶。座位前面加裝不銹鋼護欄兼扶手。

設    備：除原車設備外，加裝有100W**報器、回轉**燈開關、電臺電源線樁頭。

三、照明系統

發 電 機：　　　　　　　　　　　　本田 SH11000

驅    動：　　　　　　　　　　　　汽油發動機

功    率：  　　　　　　　　　　　10.5KVA

頻    率：   　　　　　　　　　　　50HZ

電    壓： 　　　　　　　　　　　　220V

主照明燈功率：　　　　　　　　　　1000W×4 金屬鹵化物燈管；壽命≥6000h

升 降 桿：   　　　　　　　　　　　鋁合金

電　　壓：　　　　　　　　　　　　220V

型 　　式：   　　　　　　　　　　氣動**

**大離地高度：　　　　　　　　　　 8m

供氣壓力：　　　　　　　　　　　　 ≥0.3MPa

起升速度：　　　　　　　　　　　　 ≤8 秒

舉升重量：　　　　　　　　　　　 　45kg

安裝位置：　　　　　　　　　　　　位于箱體前部

云    臺：　　　　　　　　　　　　鋁合金

翻轉重量：　　　　　　　　　　　　 45kg

俯 仰 度：　　　　　　　　　　　　≥±90°

左右旋轉：　　　　　　　　　　　　±155°

頻    率：　　　　　　　　　　　　 50HZ

配 電 箱：設有功能**鍵、儀表、各種操作全部集中于**箱上，并能準確捷的**全部運轉動作，配置無線按鍵.

四、牽引絞盤系統

制 造 商：　　　　　　　　　　　美國冠**

型    號：　　　　　　　　　　　美國冠** H12000XFN16800XF-24V 液壓絞盤

驅動型式：　　　　　　　　　　　電動

**大拉力：　　　　　　　　　　　5443kg

**大牽引速度：　　　　　　　　　3.57m/min

鋼絲繩直徑：　　　　　　　　　　10.3mm

鋼絲繩長度：　　　　　　　　　　38m

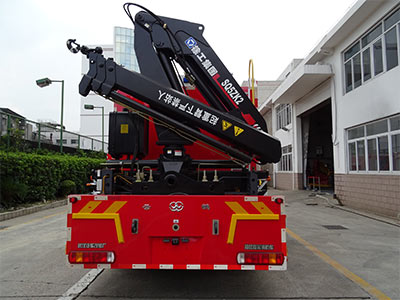

四、折疊式車載吊機系統

驅動型式：液壓

**大吊重：5000Kg

**大幅度：8.0m

回轉角度：-90°~+90°

安裝位置：位于車后尾部

回轉角度：水平360°，俯仰-15°～80°

五、電器系統

車頂前面采用長排**燈（位于駕駛室前頂端）；

車頂后配有 24V、60W 照明燈 1 只；車身后面 1 只紅色旋轉**燈（位于后器材箱頂端）。

車輛兩側上方配有爆閃燈；下方安裝安全標志燈；

**報器輸出功率 100W，LED 光源。

**報器、**燈、爆閃燈電路為**式附加電路，**件安裝在駕駛室內。
